hypermesh下载 v14.0 中文官方版

hypermesh是一款由altair公司所推出的专业有限元分析软件，这款软件集成了HyperMesh、HyperView、HyperGraph等非常实用的模块，能够对企业的开发、数据管理等工作带来极大的便利。

【基本介绍】

hypermesh14.0是hypermesh13.0的级版本，这是由altair公司推出的一款专业有限元分析软件，其实小编提供的hypermesh14.0就是hypyerwork，它包含了HyperMesh、HyperView、HyperGraph、HyperCrash、MotionView、HyperMath、solidThinking等模块，并拥有强大的建模、分析、优化以及性能数据管理等多种功能。

【官方介绍】

hypermesh14是一款功能强大的模型设计以及加工软件，提供高级套件以及易于使用的工具来构建和编辑2d和3d模型并可以创建cae模型，方便用户可以访问各种模型网格，对于设计零件以及设计机械设备切割方案都是非常有效的，Hypermesh也提供了一套用于cfd网格的工具，以自动地进行夹层和夹角3d可视化，便于使用以个人为基础的复合材料建模图层管理，对于验证模型以及设计符合材料都是有很大帮助的！

【特色介绍】

杰出的交互性
被公认为一流的CAD\CAE\CFD软件接口
高质量的“几何-网格”相互转换
直接集成Microsoft Office应用程序

高性价比的求解器技术
快速的OptiStruct隐式求解器技术
强大的RADIOSS显式求解器技术
领先的多体动力学仿真技术，轻松应对刚柔耦合问题
高效易用的制造工艺仿真工具，直面生产实际问题

顶级的建模和可视化技术
自动化的几何清理和网格划分功能，确保建模效率
强大的交互功能帮助用户提升模型质量，确保仿真精度
一流的图形驱动，轻松驾驭超大模型
丰富的后处理功能和生动直观的后处理效果

超凡的优化创新技术
业界公认的最具实用价值的结构和多学科优化技术
界面及其简洁的适用于结构设计师的拓扑优化工具
丰富的设计案例库可供参考提升行业创新能力

强大而可靠的流程和数据管理技术
成熟的架构，易于快速部署和实施
开放的架构，易于与其他系统或应用程序集成
利用PBS技术实现数据和计算资源的整体管理
享誉全球的优秀技术支持服务
客户公认响应及时的技术支持服务

【功能介绍】

通过高性能的有限元建模和后处理大大缩短工程分析的周期。
直观的图形用户界面和先进的特性减少学习的时间并提高效率。
直接输入CAD几何模型及有限元模型，减少用于建模的重复工作和费用。
高速度、高质量的自动网格划分极大地简化复杂几何的有限元建模过程。

在一个集成的系统内支持范围广泛的求解器，确保在任何特定的情形下都能使用适用的求解器。
极高的性价比使您的软件投资得到最好的回报。
高度可定制性更进一步提高效率。
定制HyperMesh使其适合您的环境，提高您的效率。

宏：用户可以创建宏以自动运行一系列操作。
定制用户界面：通过简便的步骤重新布置HyperMesh菜单系统
输出模板：通过模板可以将HyperMesh数据输出为其他求解器和程序可读的格式。
输入转换器：通过增加您自己的输入转换器，可以扩展HyperMesh对其他分析软件数据的支持。

结果转换器：应用提供的工具可以创建专用的转换器，将特殊的分析结果转化成HyperMesh结果格式。
快捷键：大幅度提高您的工作效率。
CAD接口及几何模型整理
HyperMesh具有工业界主要的CAD数据格式接口。它包含一系列工具，用于整理和改进输入的几何模型。输入的几何模型可能会有间隙、重叠和缺损，这些会妨碍高质量网格的自动划分。通过消除缺损和孔，以及压缩相邻曲面的边界等，您可以在模型内更大、更合理的区域划分网格，从而提高网格划分的总体速度和质量。同时具有云图显示网格质量、单元质量跟踪检查等方便的工具，及时检查并改进网格质量。

【安装步骤】

HyperMesh14.0是HyperWorks中的一部分，实际进行安装都是使用Works安装包，只是安装时进行模块选择，其下还有经常使用的HyperView等。

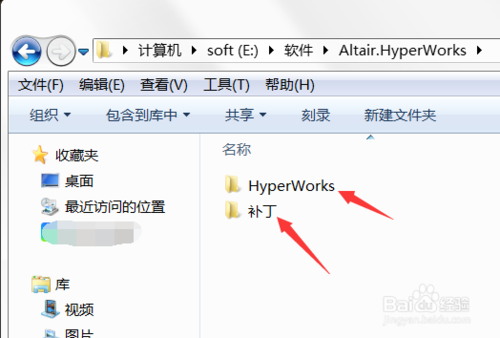

找到安装文件，如果是压缩包，则进行解压，如果是镜像，则用虚拟光驱加载使用。这里是压缩文件，解压后如下图，有两个文件夹，首先打开第一个。

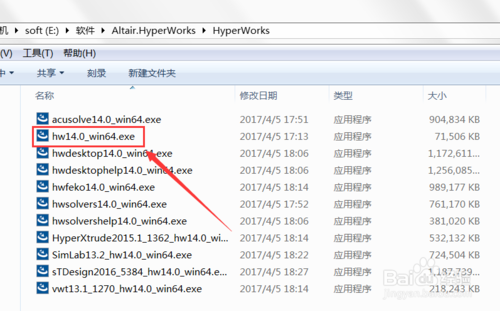

打开后，可以看到文件较多，且图标一致，不论想安装哪一模块，都打开图中箭头处文件，及hw14.0开头文件。

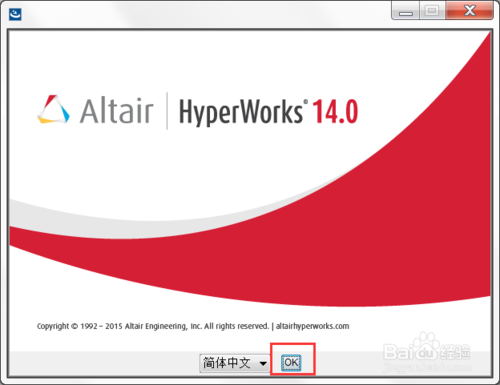

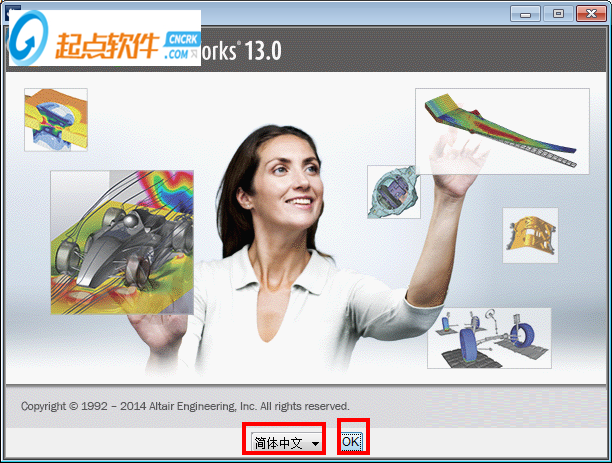

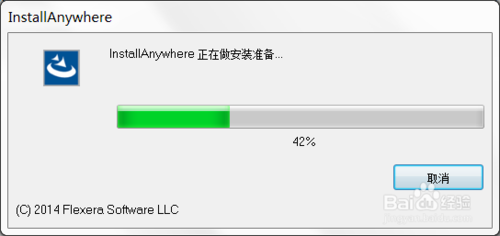

接着会进入图1初始化界面，等待即可。然后进入图2界面，下方默认是中文，也可切换为其他语言，点OK继续。

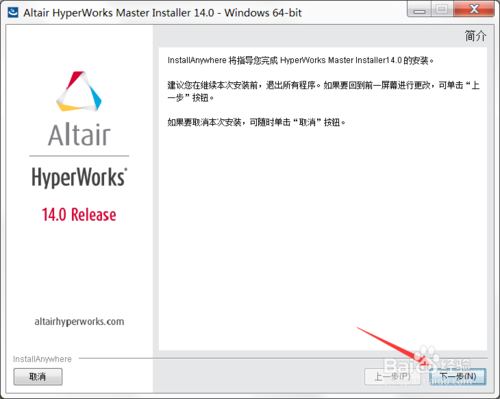

接着如图1，是提示页，点下一步。打开图2，该界面显示当前文件夹下，检测到的所有模块安装文件列表，点下一步。

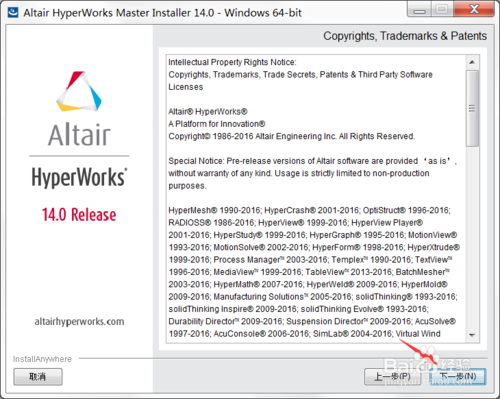

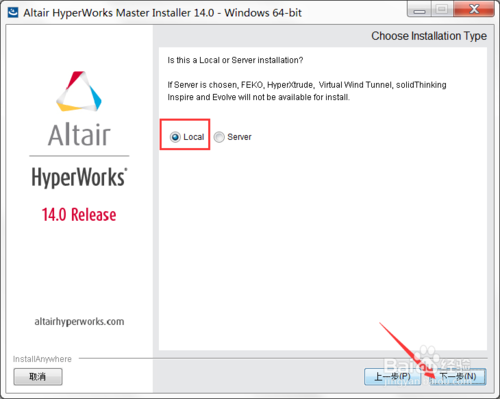

这时打开图1，是公司权利说明，继续下一步。打开图2界面后，保持默认，即选中Local，继续点击。

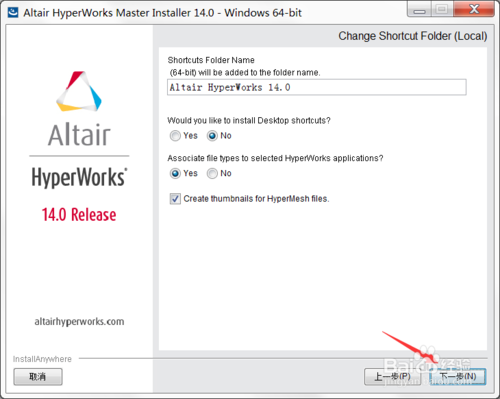

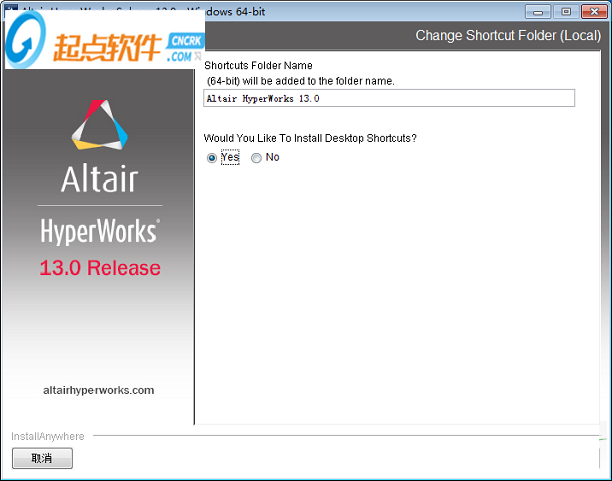

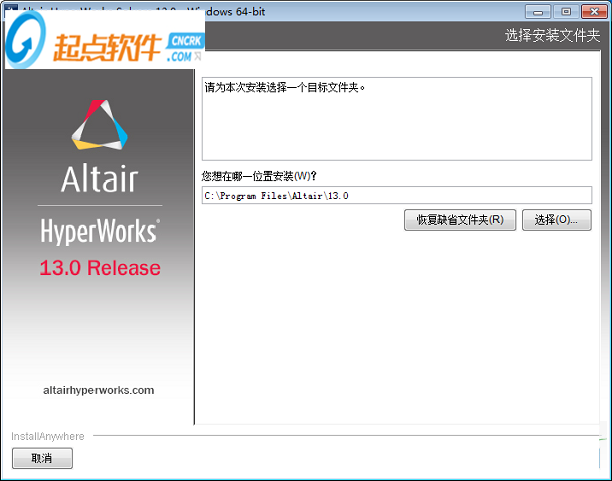

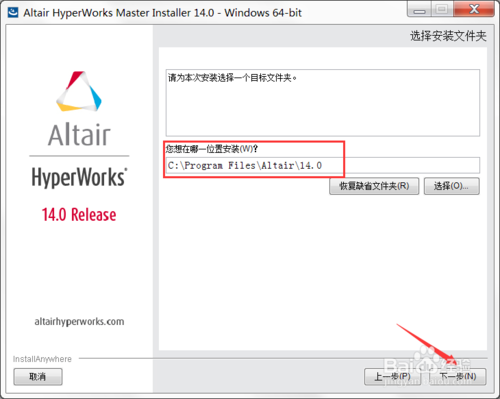

这样就来到图1示，路径选择窗，建议放在非系统盘，可以手动输入，只更改盘符，如将C改为D，点下一步。进入图2界面，保持默认，继续点击。

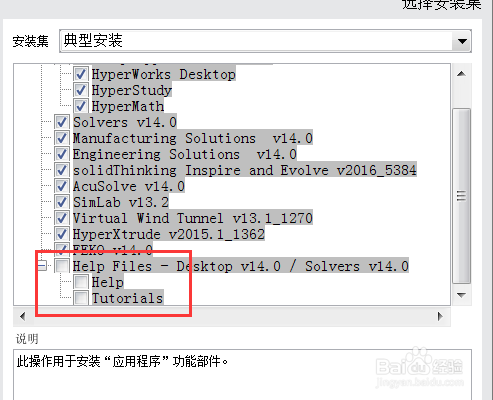

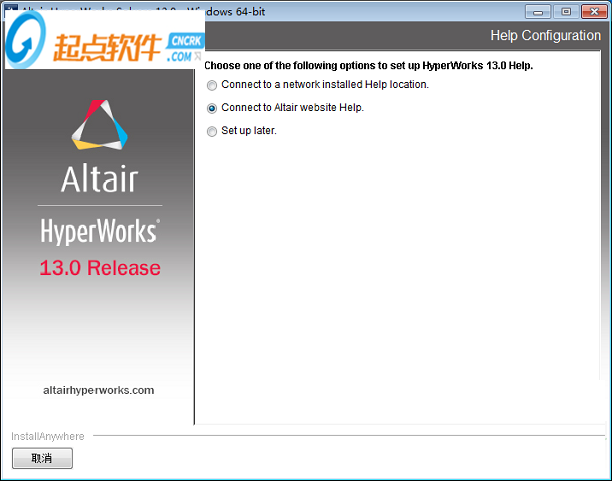

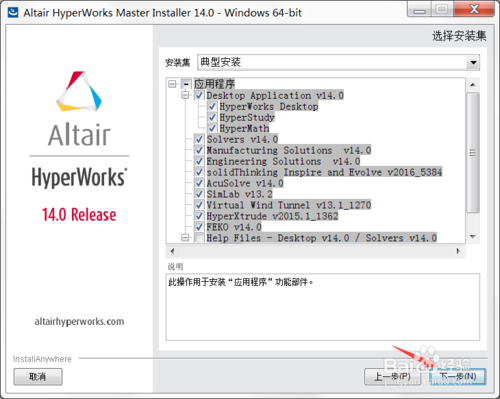

这样就如图1来到模块选择页，勾选所需部分即可。当然HyperMesh已默认安装，此页没有其选项，建议如图2，下拉勾选帮助及文件，学习过程中，可能会用到，点击下一步。

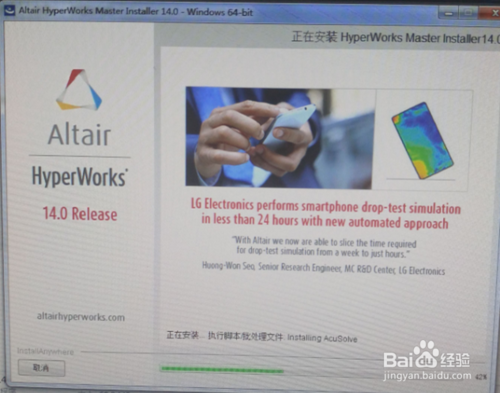

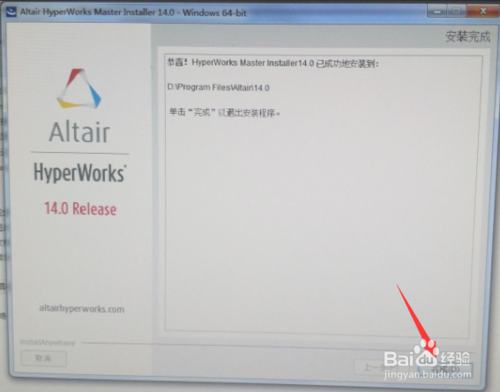

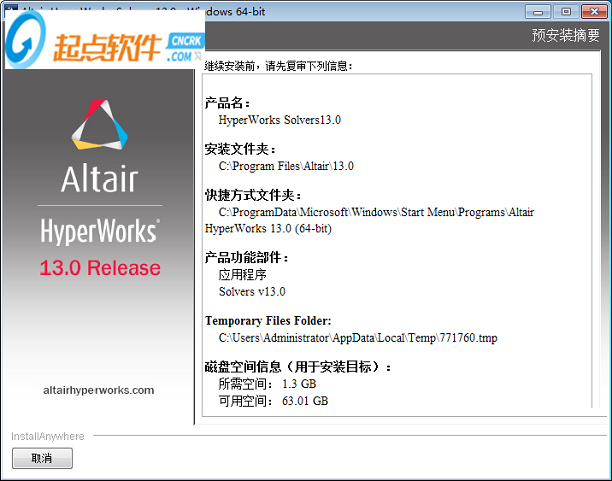

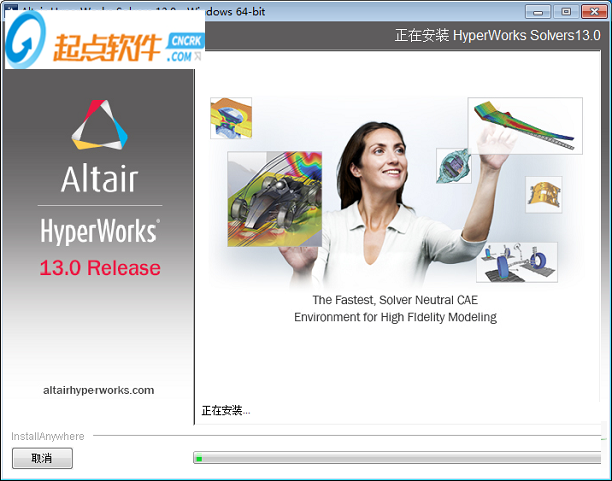

接着即可进入下图1安装进度界面，此过程较长需等待，注意如果中途自己离开，很可能杀毒软件有提示结束部分安装进程，可能导致安装出错，所以建议关闭杀毒后，到了此步便可离开先做其他事情。最后如图2，提示完成，点右下角完成，退出。

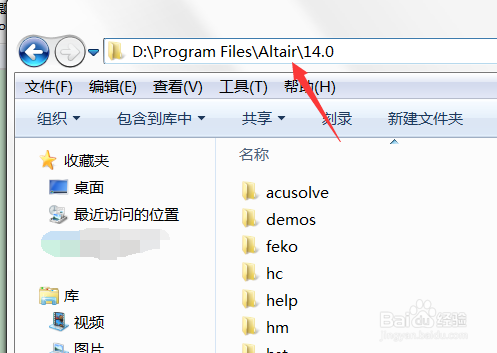

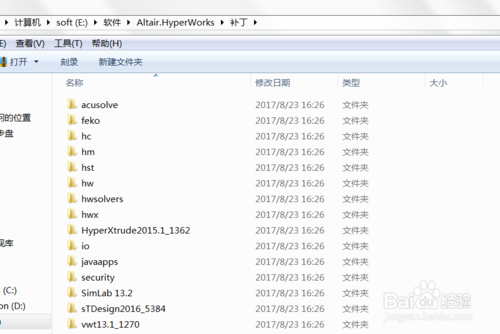

最后不要启动软件，需拷贝补丁替换文件。返回图1文件夹列表，打开拷贝全部文件，将其放入图3所示路径，替换即可，这与之前选的盘符也有关系。

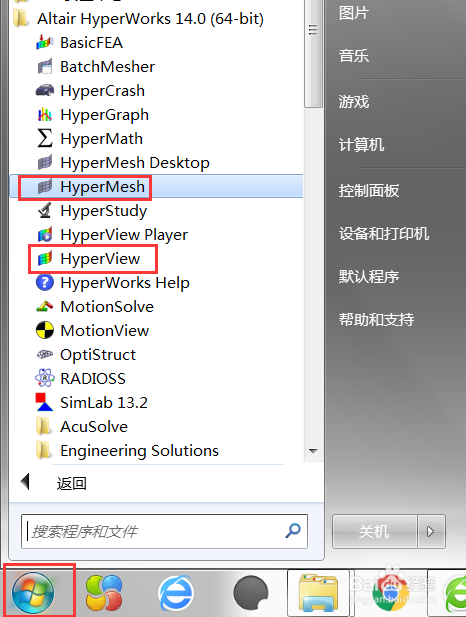

最后，桌面是没有启动方式的，通过开始找到后，发送所需模块快捷方式，将其传送到桌面即可使用。找到图标，右击有发送到，选桌面即可。

【快捷操作】

F1?--?Hidden?Line?隐藏线?
F2?--?Delete?删除（删除任何对象都用此命令）
F3?--?Replace?合并两个节点?
F4?--?Distance?测量距离，角度等
F5?--?Mask?隐藏?
F6?--?Element?Edit?单元编辑（创建，合并，分割单元等）
F7?--?Align?Node?节点共线排列?
F8?--?Create?Node?创建节点?
F9?--?Line?Edit?线编辑（非边界编辑）
F10?--?Check?Elem?单元质量检查?
F11?--?collectors?
F12?--?Automesh?自动网格划分?

【使用方法】

一、在HyperMesh中创建点集的方法

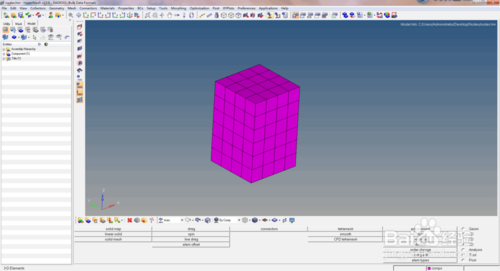

首先我们打开HyperMesh软件，在弹出的User Profiles中一次选择HyperMesh>RADIOSS>BulkData，选择完成后单击OK退出对话框，在Standard集成面板对话框中我们单击Open Model，选择建好的六面体网格模型，单击打开；


在下方工具面板中选择Analysis>entity sets，进入点集创建界面，我们将name设定为node_set(点集的名称根据自己的需要填写)；




我们点开card image下标，在下拉列表中选择card image，鼠标单击空白框，在弹出的选项框中选择SET_GRID；

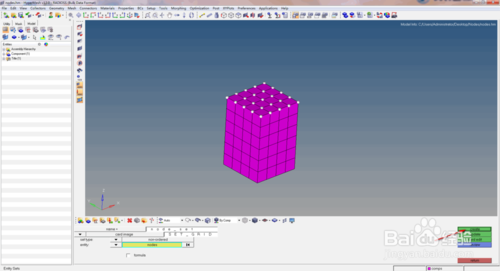

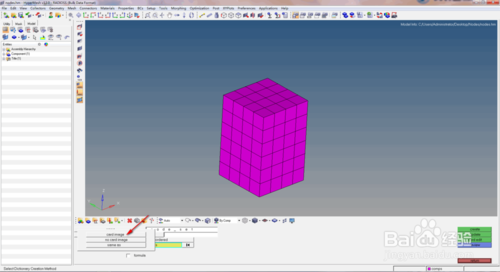

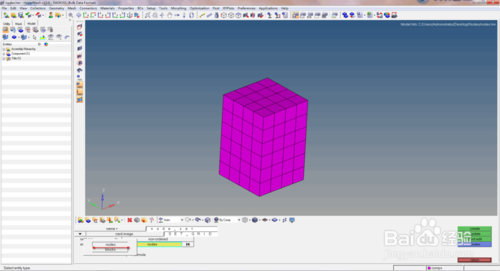

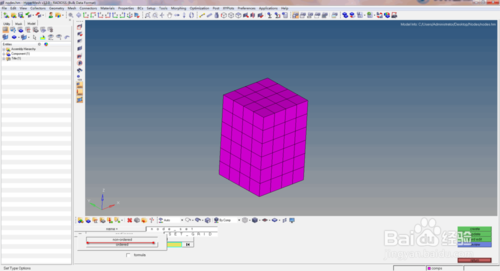

在set type中我们将选项切换为non-ordered，并将entity切换到nodes，其他选择默认，在网格模型的上表面的选择一个节点，如下图所示；

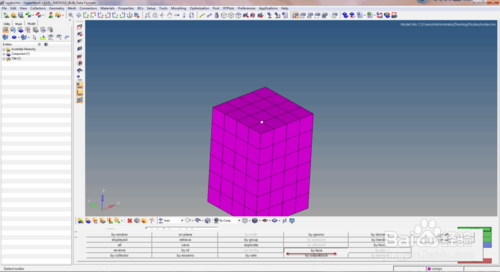

然后鼠标右击操作界面中的nodes，在弹出的对话框中选择by face，这样模型上表面上所有节点都被选中；单击create按钮，节点集就创建好了，在左侧树形结构图中查看创建好的点集。





二、在HyperMesh中优化网格质量的方法

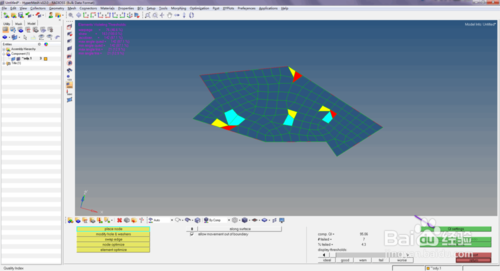

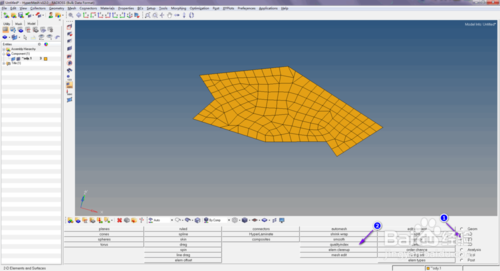

在HyperMesh中打开一个网格模型，如下图所示，在操作面板中鼠标以此选择>2D>qualityindex，进入网格优化界面，界面中共含有四列，第一列为调整网格参数的工具，第二列为操作的类型，第三列为结果显示，第四列为网格参数面板；

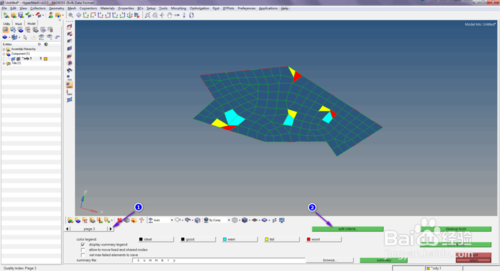

从第三列中可以看到，打开的网格模型共有7个不合格的单元，单元失败的百分比为4.3%，单击QI settings，并将左侧的page1切换到page3中，然后单击edit criteria；

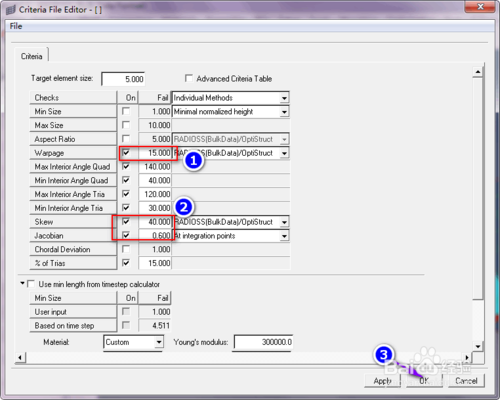

弹出Criteria File Editor参数调整面板，在Criteria栏中我们只需要调整翘曲度Warpage、倾斜角Skew以及雅克比Jacobian，参数分别为15、40以及0.6，单击OK退出对话框；


鼠标选择element optimize，并在网格质量不合格的单元附近单击，这样相邻的网格就会自动寻找优化路径，直到网格质量达到最佳位置，我们可以在第三列中实时查看优化结果；

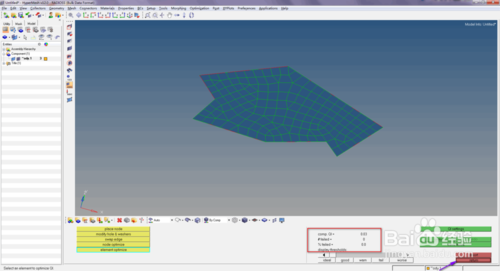

当#failed=0，%failed=0.0以及comp.QI=0.03时（QI值越小网格质量越好），说明网格质量已达标，我们在视图中查看单元的颜色，发现没有红色以及黄色单元存在时说明已经调整完毕，单击Esc退出操作。



三、HyperMesh中创建接触的方法

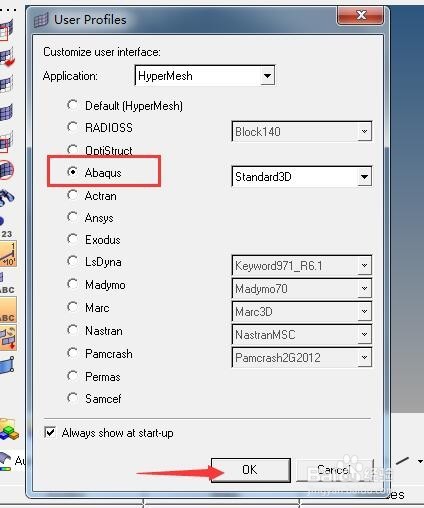

先打开处理软件，会默认弹出模版选择框，找到需要的类型，点击ok，应用该模版，这里找了abaqus。

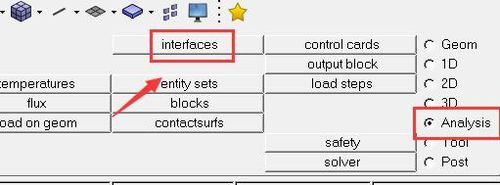

接着找到anslysis这一菜单，其位于软件右下方，点击其中interfaces，即可进入相关界面，这一路径对于任何模版都一样。


进入接触创建页后，如图1，选择create页，上方键入名称后，点击下方，设置type，这里对于不同求解器模版，出现的类型不同，如图2，选择需要的后，点击图1中create。

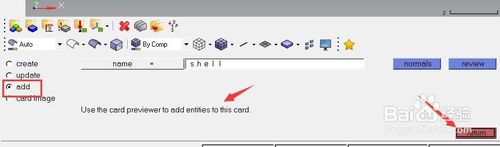

这时切换到add页，通常此界面可以设置接触单元等，这里并未出现，点击返回return，通过另一种方式继续添加。

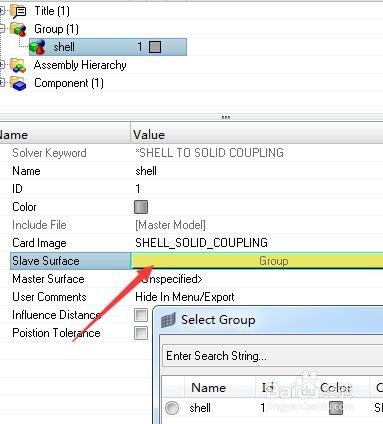

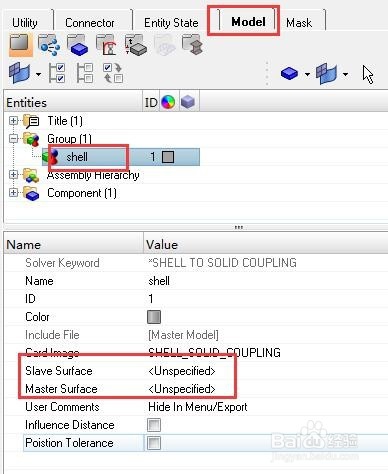

然后进入到model界面，如图，接触会归在group类中，点击刚创建的项，下方会弹出设置框，可以在其中进行设置。


如点击了slave接触从属设置，则可在弹出框等形式中，继续进行设置，完成接触最终设置。

【更新日志】

HyperMesh 包含各种增强功能，用于加强核心竞争力、添加域特有的工具并实现 CAE 流程的自动化。
该版本提供了一种新的模块化模型构建方案，可简化常用模型构建工作流程，并可为并行建模分配工作包。
该版本新增了网格控制功能，大幅改进了网格划分任务的自动化和可重复性。
其他改进包括性能、可用性（如撤消、重做）以及多种专为更高效地管理和生成模型而设计的工具。
